螺栓球钢网架结构安装过程控制

来源：济宁亿豪网架 发布日期：2021-4-16

被阅读：1243次

3.1螺栓球网架安装工艺

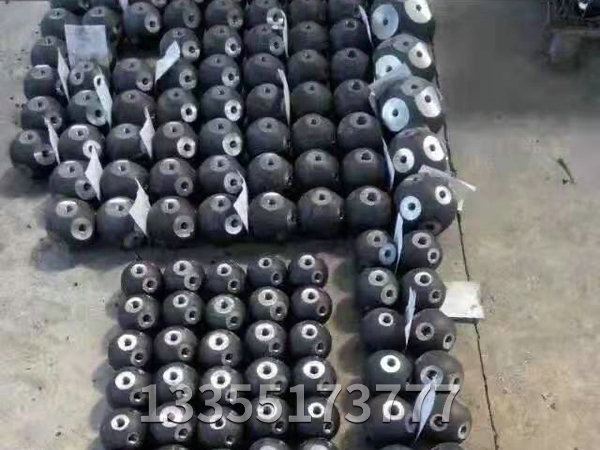

网架安装前，要求安装人员熟悉图纸中所有的杆件，球的型号，尺寸及在图中的位置。如有杆件在运输、堆放和吊装过程中造成的变形须矫正。要求所有杆件、球有标记，安装时要求对照图纸仔细检查是否正确，正确后方可安装。网架安装主要是螺栓与球之间的连接，构件的磨擦面应保持干燥，高强度螺栓应顺畅穿入球孔内，穿入方向要一致，须分两次拧紧，每组高强度螺栓当天要拧完，不得漏拧。对于不同的网架形式应采取不同的安装工艺。网架的形式一般有平面网架和曲面网架，其支撑方式分为多点支撑、两边支撑、周边支撑等。平面网架其上弦杆一般为压杆，而下弦杆一般为拉杆，因而网架从整体上看上弦杆较下弦杆组合规格要大。网架安装过程中因自重引起的变形往往会给后续安装带来不利，特别是大跨度的平面网架。因此，这种类型的网架安装不应提倡滑移施工。满堂脚手架是有利的网架施工平台，它能承当部分网架重量，有效防止网格下沉变形，以及调整网架安装过程中的误差积累和支座与预埋件之间的偏离。曲面网架相当于拱结构，其整个网架径向杆件大都是压杆（仅指上曲面型），压杆安装相对于拉杆难度大，在未安装完毕前，不应使压杆处于受力状态，防止后续安装工作无法进行。

3.2螺栓球网架安装误差控制

螺栓球钢网架安装的质量控制主要体现在控制安装误差，防止误差积累。首先要对预埋件进行抄平和弹轴线，保证支座满足设计条件下的安装要求，对不满足安装要求的预埋件要及时处理。其次要在操作平台上给予足够的网架支撑点，防止整体网架在成型前出现沉降，达不到理想的安装条件。另外加工过程中出现的误差也会在安装时形成积累，所以每安装一个单元体或多个单元体后，都要逐级复核网格尺寸，并做好记录。对网架安装过程中发现误差积累过大，影响到后续安装，就要停止安装并分析原因，及时予以纠偏整改。其中对于大跨度的网架，在安装单跨时，不应一次性将螺栓拧死，以便后期调整因误差积累或脚手架平台支撑不到位引起的支座偏离。调整平台支撑高度可利用千斤顶调节，但要保证脚手架的强度和稳定性。

3.3螺栓球钢网架安装过程中其他注意事项

先在杆件搬运过程中要防止人为因素的变形情况发生，做好成品保护。其次要确保螺栓拧入的有效长度，检查顶丝是否完全落槽，顶丝是否完全到位，对于有动荷载的网架尤其重要，因为在长期动荷载作用下，螺栓容易松动。另外值得注意的是，除支座处球与支座板的焊接连接作为一种构造焊缝连接是被允许的，其他网架内部任何形式对不同材质的焊接连接都是不允许的。网架的安装要求在安装过程中具备切实有效的安装平台，利用安装平台等条件使受压杆件不处在受压状态，安装过程中复核网格尺寸，防止误差积累。
